1．原理

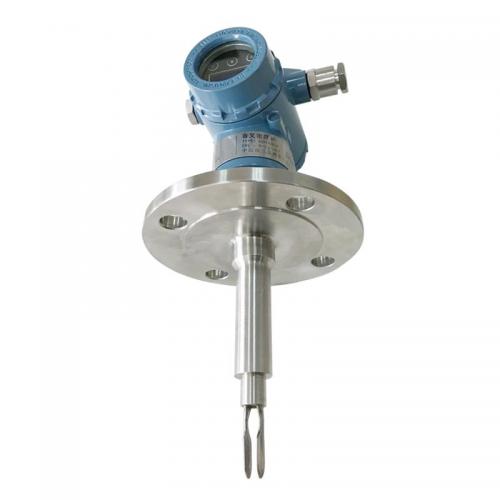

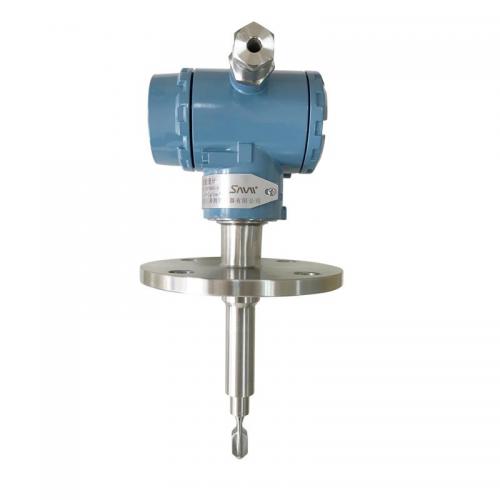

SDT600-4系列在線密度、濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂； 而濃度則根據對應液體密度和濃度的關系式可計算出20℃溫度下的濃度值。

2．應用范圍

主要應用于低腐蝕液體行業的生產過程控制及測量，如：油田煉油、食品飲料、造紙業、化工類的酸堿溶液、酒業、鹽類、印染等行業。

3．安裝方式

適用于管道安裝或容器壁插入安裝等多種方式，動態或靜態佳可測量，外形有法蘭式及螺紋式。

二、特點

1、采用4線制變送4-20mA輸出

2、濃度值0-100.0% (20℃)顯示（1位小數位）；五位密度值實時顯示（四位小數位）；電流值及溫度實時指示

3、可現場直接進入儀表菜單設定參數及調試，操作方便

4、具有純水標定校準、測量值微調及溫補功能

5、在線實時測量，可直接用于生產過程控制.

6、接觸液體部件全部為316不銹鋼材料，安全，衛生，防腐性好。

三、技術指標

信號模式： 4線制

輸出信號： 4~20mA（有源輸出）

電    源： 24VDC (外部不能加載電阻元件或串接PLC)

濃度范圍： 0~100%(20℃)，按使用情況，可標定為某個量程段密度范圍： 0~2g/ml，按使用情況，可標定為某個量程段

濃度精度： 0.5% ，分辨率：0.1%,，重復性：0.2%

密度精度： 0.003 g/ml , 分辨率：0.0001, 重復性：0.0005

防爆等級： 隔爆ExdII BT6

工作壓力： <1Mpa

介質溫度： 0~60℃（液態） 環境溫度：-40~85℃

介質粘度： <2000mpa·s

四、物理指標

電氣接口；M20X1.5

過程接口；多種規格法蘭、卡箍或G1/2以上螺紋

觸液部件：316不銹鋼（或聚四氟乙烯）
